CINEMA Chroma Flex Ribbon dvoredni RGB CCT 252LEDs 24V

CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V
CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V suppliers
CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V factory
CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V best
CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V high quality
CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V price
CINEMA Chroma Flex Ribbon Double Row RGB CCT 252LEDs 24V manufacturers

CINEMA Chroma Flex Ribbon dvoredni RGB CCT 252LEDs 24V

CINEMA Chroma Flex Ribbon RGB CCT 252LEDs Double Rows 24V ● High density with 252LEDs per meter; ● Double Rows 15mm width PCB Design; ● One line with RGB and one line with Tungsten and daylight; ● High CRI value for Tungsteh(Warm white) & Daylight(Cool white), Ra>95; ● High TLCI Value for Tungsteh(Warm white) & Daylight(Cool white),TLCI>97;● Velika snaga s 44,35 W/M

Pošaljite upit

Preuzimanje datoteka

Opis

Tehnički parametri

STRIP

Opis proizvoda i ključne značajke

For our CINEMA Chroma 5050RGB+2835 flex Ribbon RGB CCT 252LEDs Double Rows 24V is a classical version of the RGBCCT Strip in the CINEMA Chroma Strip series, it comes with 5050 3-in-1 RGBSMD combined with Cinema-quality 2835 SMD Diodes, runs with working voltage DC12V, with standard CCT 2800K for Tungsten(Warm white) and 5600K or 6500K for Daylight(White), with Ra>95, i TLCI preko 95, puni spektar, sve R1-R15 vrijednosti iznad 90. Visoka gustoća s dvostrukim redovima dizajna sa 7 LED dioda u seriji, što čini 5050+2835 RGB CCT LED traku visoke gustoće s visokom svjetlinom i visokom svjetlosnom učinkovitošću.

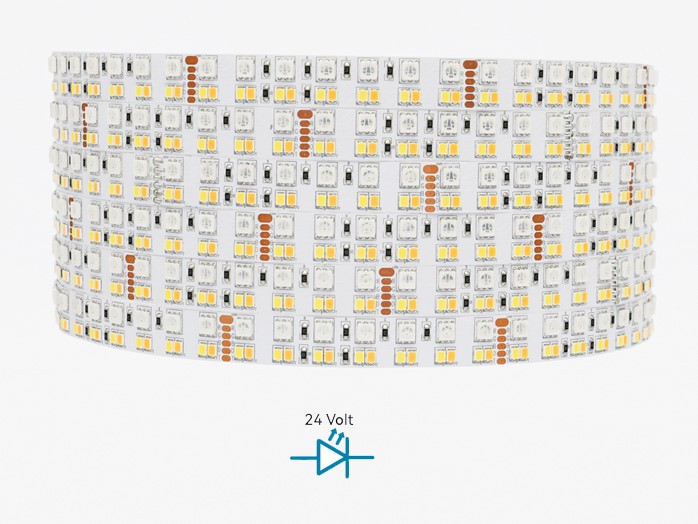

DC24V

Trake dolaze s radnim naponom DC24V.

15 mm

Traka je dvostruka od 15 mm s dizajnom šahovnice.

Visoka gustoća

Traka ima 252 LED diode/metar, 5050RGB, 2835 Tungsten, 2835 Daylight svaka po 84 kom.

Na popisu UL i CE

UL/CUL Naveden s br. datoteke E495503, CE certificiran i usklađen s RoHS.

Pojedinosti o proizvodu

PCB od 3 oz

Naša CINEMA Chroma 5050RGB+2835 fleksibilna vrpca RGB CCT 252LED s dvostrukim redovima 24V dolazi s debljim PCB-om od 3oz, s boljim odvođenjem topline i boljom vodljivošću.

Deblja žica

Koristimo deblju žicu s 18AWG 3PIN golom žicom za naše CINEMA Chroma 5050RGB+2835 flex Ribbon RGB CCT 252LED dvostruke redove 24V, koji osiguravaju mali pad napona i nosivost struje.

Pozadinsko ljepilo

U svrhu lakše ugradnje, standardno koristimo pozadinsko ljepilo 3M 9080HL, a po izboru je dostupno i 3M VHB i TESA pozadinsko ljepilo.

SPEKTAR & VALNA DULJINA ZA 5050 RGB

5050RGB-CRVENA 620,3NM

5050RGB-ZELENA 520,9NM

5050RGB-PLAVA 463,9NM

CRI SPEKTAR I VALNA DULJINA ZA VOLFRAM I DNEVNO SVJETLO

Za volfram nudimo od 2000K-3500K, a dnevno svjetlo za 5600K-10000K, nudimo boju plamena 2000K, 2200K, volfram za 2800K i 3200K za standard, dnevno svjetlo nudimo 5600K, 6500K i 10000K za standard.

Boja plamena 2000K

Boja plamena 2200K

volfram boja 2800K

Boja volframa 2800K

Dnevna svjetlost 5600K

Datlight 6500K

plava dnevna svjetlost 10000K

Dimenzija proizvoda

Mini rezna dimenzija

Traka se može rezati s minimalnom dimenzijom rezanja 71,43*15 mm.

Visoka gustoća

LED traka dolazi s velikom gustoćom, 84 LEDs/m za svaku boju, i ukupno 252 LEDs/m, za svaku istu boju, razmak od centra do središta je 11,9 mm.

Pakiranje u kolutu

Traka dolazi s paketom od 2,5 metara/kolut za UL standard i 5 metara/kolut za CE standard, a ostale duljine mogu se prilagoditi.

Kako napraviti traku

Korak 1.

DIZAJN PROIZVODA

Imamo vlastiti tim inženjera, a za sve trake dizajnira naš tim inženjera.

Korak 2.

PROVJERA PROIZVODA

Kada bude dizajnirano, napravit ćemo protip za provjeru proizvoda, ako sve bude prošlo, krenut ćemo s narudžbama.

3. korak

TESTIRANJE SIROVINA (IQC)

Kada dobijemo sve materijale uključujući PCB, LED diode, izvršit ćemo inspekciju uzorkovanja.

Korak 4.

PRVO UMJETNIČKO TESTIRANJE

Kada završi inspekcija uzorkovanja materijala, napravit ćemo uzorke prema zahtjevu narudžbe, izraditi prvi artikal i testirati specifikacije kako bi ispunili zahtjev.

Korak 5.

SMT SKUPŠTINA

Nakon što završi prvo artičko testiranje, organizirat ćemo montažu PCB-a, LED dioda, risitora itd. pomoću SMT stroja.

Korak 6.

ISPITIVANJE NAKON MONTAŽE

Kada proces sastavljanja završi, testirat ćemo sve proizvode.

Korak 7.

TESTIRAJTE PRIJE LEMLJENJA

Prije lemljenja i spajanja trake na kolute, testirat ćemo sve polu{0}}trake.

Korak 8.

LEMLJENJE

Kada proces testiranja završi, zalemit ćemo i spojiti svu traku od 0,5 metara na kolute.

Korak 9.

TEST STARENJA

Kada se traka zalemi na kolute, imat ćemo test starenja svih traka oko 8 sati kako bismo provjerili ima li neispravnosti.

Korak 10.

Testiranje prije pakiranja

Kada test starenja završi, sve trake ćemo testirati 100% prije pakiranja, a zatim će se izvršiti proces pakiranja, pakirati u vrećice i zatim pakirati u karton.

Korak 11.

SKLADIŠTENJE I OTPREMA

Kada svi ovi procesi budu gotovi, mi ćemo trake skladištiti i isporučiti ekspresno kao što su DHL, Fedex, UPS itd. ili poslati zrakom ili morem.

Dostupni dodaci za RGB CCT traku

18AGW 6PIN premosna žica 15 cm

18AGW 6PIN premosna žica 100m/rola

Express BusBar 6 Wires For 15mm Width PCB

Express sabirnica širine 15 mm za RGB CCT traku

GDE0605HF visokofrekventni DMX dekoder DIP

GDE0610HF visokofrekventni DMX dekoder LCD

Meanwell napajanje HLG-480

Meanwell napajanje LRS-350

Meanwell adapter GST280A

5PIN XLR ženski konektor

5PIN XLR muški konektor

5PIN XLR ženski konektor s kabelom

5PIN XLR muški konektor s kabelom

5PIN XLR produžni kabel

XLR muški 3PIN na ženski 5PIN kabel

XLR muški 5PIN na ženski 3PIN kabel

1×RJ45 ženski na 2×XLR muški 3PIN kabel

RJ45 ženski na XLR ženski 5PIN kabel

RJ45 ženski na XLR muški 5PIN

Slef-locking RJ45 konektor

RJ45 kabel

1 do 2 RJ45 ekstendera

1RJ45 Male to 2RJ45 Female Adapter Cable

1×RJ45 muški na 2×RJ45 ženski adapterski kabel

M8 metalni konektor 6pin

Q16 Samo{1}}konektor 6PIN

90 stupnjeva Q16 Slef{2}}konektor za zaključavanje 6pin

Pakiranje proizvoda

Traka pakirana u kolute, zatim pakirana u ESD vrećicu, te 30 koluta pakirano u karton.

PACKING

Certifikati proizvoda

Certification

Naša tvornica

Our Factory

Naša kontrola kvalitete

Quality Control

Naše izložbe

Exhibitions

Primjene RGB CCT trake

Za Fleksibilne LED trake visokog CRI RGBCCT, koje su dizajnirane da se koriste za film, televiziju i svugdje gdje je potrebna visokokvalitetna rasvjeta. S dostupnim bogatim bojama i fantastični su u skučenim prostorima i za snimanje na lokaciji. Izuzetno prilagodljive, lagane-mase,-točne boje i ekonomične čine ove RGB CCT fleksibilne LED trake u boji hit među kinematografima i DOP-ovima.

Stoga su za cijelu seriju stripovi prikladni i široko rasprostranjeni za film, TV, studio, fotografski studio, studio za vijesti, emisije uživo, snimanje reklama itd., a također su i najbolji izbor za vrhunske-projekte.

Application-RGBCCT

Popularni tagovi: cinema chroma flex ribbon dvoredni rgb cct 252leds 24v, Kina, proizvođači, dobavljači, tvornica, prilagođeno

Parametar proizvoda

Model	GLU-S5L0203FP252-24V
proizvoda
kod proizvoda	GLUA24CV015L02030FP07W252C3
Vrsta LED	5050RGB 3-u-1 SMD +2835 SMD
LED Kol.	252 KOM (RGB/T/D svaki 84 kom)
Boja	RGBCCT
tipični radni napon	DC24V
Raspon radnog napona	dC18-26V
Prava struja/m	1.85A
snaga naprijed/m	44.35/m
CRI Bijela	95+
r1-r15 bijela	90+
TLCI Bijela	95+
Dimenzije proizvoda (mm)	L2500×Š15×V2 (UL standard) L5000×Š15×V2 (ne-UL standard)
Dimenzija proizvoda (inči)	L98,43×Š0,59×V0,079 (UL standard) L196,85×Š0,59×V0,079 (Nije-UL standard)
Debljina bakra	3oz(1oz+2oz)
Točka rezanja	83,33 mm (3,28 in.)
Kut gledanja	120 stupnjeva
standardna duljina	2,5 m/kolut (UL standard) 5 m/kolut (CE standard)
Veza	6PIN Gola žica
Montaža	3M 9080HL (ostali opcijski)
Boja	crvena	zelena	Plava	Tungsteh	Dnevno svjetlo
CCT raspon	--	--	--	2000-3200K	5600-10000K
Tipični CCT (WLD)	620-625 nm	520-525 nm	465-470 nm	2800K (2700K-2900K)	6500K (6300K-6700K)
Potrošnja energije/m	5.18W	5.18W	5.18W	14.4W	14.4W
izlaz lumena	230lm	470lm	140lm	1330lm	1500lm
Certifikacija
Jamstvo	3 godine
